    Účelná konstrukce vysoce účinných čerpadel

    31.7.2024 | autor: redakce | sekce: Ostatní, Inzerce

    Optimální regulace otopných soustav oběhovými čerpadly

    Oběhové čerpadlo je klíčovým prvkem v otopných soustavách udržující systém v provozu. Uvádí vodu v otopném okruhu do pohybu a zajišťuje tak udržování ideální teploty v místnostech. Nevýhodou zastaralých čerpadel je často omezená regulovatelnost, resp. chybějící elektronická regulace výkonu, což v konečném důsledku způsobuje vyšší náklady na elektrickou energii. Optimálně nastavená čerpadla s vysokou účinností se automaticky přizpůsobují změnám v otopném systému a pracují s přesně takovým výkonem, jaký je v aktuálním momentě potřeba. To má významný vliv na snížení spotřeby energie a prodloužení životnosti čerpadla.

    Dimenzování oběhových čerpadel pro vytápění v novostavbách

    Pro návrh oběhového čerpadla pro vytápění je vždy nutné znát dvě hodnoty: jmenovitý objemový průtok a výtlačnou výšku, kterou má čerpadlo zajistit. U novostavby lze tyto informace převzít z výpočtu potrubí. Jmenovitý průtok popisuje cirkulační objem potřebný k přenosu potřebného tepelného výkonu při návrhových teplotách. Výtlačná výška je celkový odpor vyplývající z tření potrubí, armatur, spotřebičů, dodatečných instalací atd. hydraulicky nejnepříznivějšího topného okruhu. „Provozní bod čerpadla by se měl nacházet ve střední třetině mapy charakteristik čerpadla,“ doporučuje Bernd Krüger, vedoucí oddělení zákaznického servisu a služeb společnosti Taconova GmbH.

    Návrh čerpadel ve starých budovách

    Ve starých budovách, kde nejsou k dispozici potřebné údaje, je výběr správného čerpadla obtížnější. I zde jsou nezbytné údaje o výtlaku a průtoku. Pokud nejsou k dispozici, je třeba je rozumně odhadnout a následně vypočítat. „Doporučuji systematický přístup,“ říká Bernd Krüger. „Prvním krokem je změření délky potrubí mezi čerpadlem a nejvzdálenějším radiátorem. Tato vzdálenost se zdvojnásobí, protože voda musí být dopravena jak k radiátoru, tak zpět. Tlaková ztráta v těchto potrubích se obvykle pohybuje mezi 50 a 150 Pascaly, které se ztrácejí na metr potrubí. Pro jistotu lze předpokládat 150 Pa/m. Kromě toho je třeba vzít v úvahu ohyby, přípojky a ventily, jejichž odpor musí čerpadlo rovněž překonávat. Pro tento účel se jako násobitel odporu potrubí používá koeficient 2,2 až 2,5. Poté je známa výtlačná výška. Pro stanovení průtoku je třeba nejprve vypočítat topné zatížení dodávaného potrubí. To lze provést například pomocí měrného topného zatížení na metr čtvereční obytné plochy v závislosti na věkové třídě budovy. S topným zatížením a předpokládaným rozptylem pro příslušný systém (radiátory 15-20K, podlahové vytápění 5-10K) lze známý vzorec Q=m x c x ΔT převést na „m“. Podle toho se také určí průtok a lze vybrat správné čerpadlo. Samozřejmě se jedná pouze o orientační hodnoty v případě, že nejsou k dispozici údaje pro výpočet potrubní sítě.“

    Výběr čerpadla pro daný systém

    Srovnání čerpadel: stará vs. nová

    Majitelé si často kladou otázku, zda se vyplatí vyměnit staré čerpadlo za nové. Klíčovým aspektem je zde zvýšení účinnosti, resp. poměr mezi získanou tepelnou energií a spotřebovanou elektrickou energií. Další vývoj, zejména v oblasti čerpadel pro vytápění, ukazuje, že jsou výrazně účinnější a úspornější než starší čerpadla. Zlepšení zejména v oblasti technologie motorů vedlo k optimalizaci spotřeby energie. Další rozhodující výhodou nových čerpadel je automatické nastavení výkonu. To znamená, že ačkoli je čerpadlu zadán provozní bod, automaticky se pak přizpůsobí konkrétní charakteristické křivce nebo konkrétnímu poli charakteristických křivek. V minulosti čerpadla buď pracovala s jednou rychlostí, nebo je bylo možné korigovat o několik kroků pomocí regulátoru výkonu. Po nastavení běželo čerpadlo se změněnou rychlostí, dokud nebylo ručně přenastaveno – bez ohledu na to, zda byl v systému požadavek, nebo ne. Nové čerpadlo lze od počátku přizpůsobit systému mnohem přesněji, než je to možné u starších čerpadel, a to díky široké škále možností nastavení, např. konstantní tlak, proporcionální tlak, specifické otáčky nebo prostřednictvím aplikace. Tím je zajištěn optimální provoz systému a maximální energetická účinnost. Díky širokému sortimentu vysoce účinných a energeticky úsporných oběhových čerpadel pro vytápění pokrývá Taconova širokou škálu aplikací a svými praktickými funkcemi usnadňuje řemeslníkům instalaci, provoz a údržbu.

    Předcházení problémům při použití nových čerpadel ve starých systémech

    Pokud se majitelé rozhodnou pro modernizaci čerpadla, je třeba vzít v úvahu dva klíčové body, aby byla zaručena funkčnost nového čerpadla ve stávajícím systému.

    Je důležité zkontrolovat kvalitu vody – plnicí voda musí splňovat požadavky VDI 2035. Pokud tyto požadavky nesplňuje, je třeba systém zcela vypustit, propláchnout a znovu naplnit upravenou vodou. To je důležité pro použití vysoce účinných čerpadel, ale také pro zvýšení účinnosti celého systému a pro dlouhodobou ochranu systému. Dalším rozumným opatřením je dovybavení odlučovačů kalu a magnetitu. Nová vysoce účinná čerpadla jsou totiž obecně náchylnější k usazování suspendovaných látek nebo magnetitu v systému, a proto je nutné nové čerpadlo před těmito vlivy chránit.

    Druhým důležitým opatřením, které doporučují odborníci ze společnosti Taconova, je hydraulické vyvážení. Důvodem je skutečnost, že topné čerpadlo lze správně nastavit a dimenzovat pouze tehdy, je-li topný systém optimálně hydraulicky vyvážen. Hydraulické vyvážení zajišťuje, že všechny části budovy a jejich otopné plochy jsou zásobovány přesně správným množstvím tepla. A ve stávajícím systému, jak bylo zmíněno na začátku, je hydraulika neznámá. Staré čerpadlo je nastaveno na systém svým výkonem a otáčkami a zásobuje místnosti teplem. Při instalaci nového čerpadla se často ukáže, že předchozí čerpadlo bylo předimenzované. Jedním z důvodů je, že otázka „úspory energie“ nebyla tak důležitá jako dnes.



    Má smysl zvyšovat výkon čerpadla?

    Obrázky & popis

    uebersicht pumpen

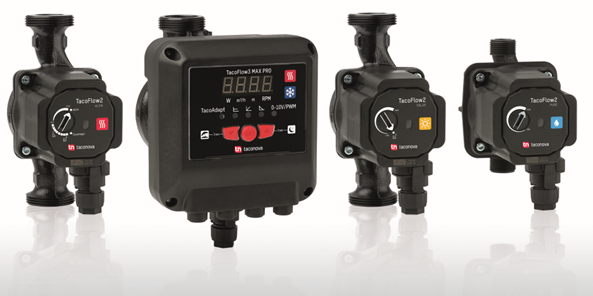

    Obrázek 1  |  Soubor: uebersicht_pumpen_2023.jpg |  Foto: Taconova Group AG

    Řada TacoFlow společnosti Taconova zahrnuje různá oběhová čerpadla pro vytápění, chlazení, solární systémy a aplikace pitné vody, která dodávají požadovaný průtok do příslušných spotřebičů. Všechna čerpadla jsou poháněna synchronními motory s technologií permanentních magnetů, které zajišťují efektivní provoz.

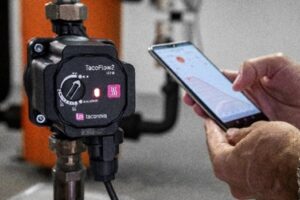

    Obrázek 2a+2b  |  Soubor: eLink-App.jpg (vlevo) / eLink.jpg (vpravo).jpg  |  Foto: Taconova Group AG

    Oběhové čerpadlo TacoFlow2 eLink pro teplovodní topné systémy v obytných a komerčních budovách se vyznačuje bezdrátovou komunikací mezi oběhovým čerpadlem a chytrým telefonem/tabletem. Prostřednictvím displeje lze vyvolat technické informace a provést další, jemnější nastavení.

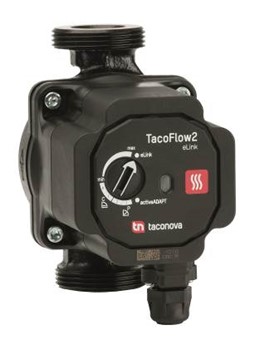

    Obrázek 3  |  Soubor: Taconova_TacoFlow2_eLink.jpg |  Foto: Taconova Group AG

    OFF PB TacoFlow eLink

    Obrázek 4  |  Soubor: Taconova_eLink App.jpg |  Foto: Taconova Group AG

    Taconova eLink App

    Devět křivek proporcionálního tlaku a konstantního tlaku pro TacoFlow2 eLink lze nastavit přímo na dotykové obrazovce v přehledné aplikaci eLink.

    Obrázek 5  |  Soubor: Bernd_Krueger.jpg |  Foto: Taconova Group AG

    Bernd Krueger

    Bernd Krüger, vedoucí zákaznického servisu a služeb společnosti Taconova.



    O společnosti Taconova

    Společnost Taconova Group AG se sídlem v Curychu, ve Švýcarsku, je předním výrobcem inovativních hydraulických řešení pro použití v oblasti topení, sanity a solární energie v obytných a komerčních nemovitostech. Přes 60 let zkušeností ve vývoji inteligentní techniky pro budovy ručí Taconova za vysoce efektivní řešení, prvotřídní zákaznický servis a vynikající „Swiss Engineering“. Taconova dodává komfortní řešení, která šetří zákazníkům čas a náklady. Společnost se zaměřuje především na hydraulické vyvažování, armatury a čerpadlovou techniku, plošná vytápění a systémovou techniku. K hlavním trhům Taconova Group patří USA, Velká Británie, severské státy Evropy, Německo, Švýcarsko, Itálie, Rakousko, Polsko, Česká republika, Slovensko, Maďarsko a celá řada dalších zemí po celém světě. Taconova je dceřinou společností rodiny společností Taco, nadnárodní rodinné společnosti třetí generace se sídlem v Cranstonu na Rhode Islandu v USA.
